可動式管継手-フレキシブルメタルホース等

鉄鋼製管継手｜可動式管継手に関する用語

蒸気、水、ガス、空気などの流体を通す鉄鋼製の配管に用いられる鉄鋼製管継手のうち、可動式管継手に分類される鉄鋼製の配管継手に関する用語の説明をしています。

可動式管継手は、回転管継手・スイベル管継手・メカニカル形管継手・フレキシブルメタルホースなどの”可動式”と、ジンバル式・ヒンジ式・ユニバーサル式・スイング式等のベローズ形伸縮管継手（伸縮継手）などの”ベローズ形”に分類されます。

ここでは、可動式管継手のうちの”可動式”に分類されるものの種類や用語の説明をしています。

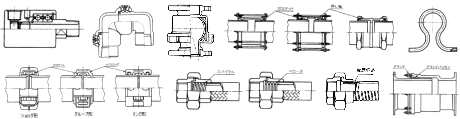

■ 可動式管継手｜フレキシブルメタルホース、回転・スイベル・メカニカル形など

管（パイプ）のフィッティングとして、パイプの軸方向の伸縮・横方向の変位・曲げ変位・振動などに対応する目的で配管の接続に使用される、メカニカル形管継手やフレキシブルメタルホースなどの可動式の配管継手に関する用語の説明を以下に示します。

回転管継手: 対応英語（参考）：rotary joint
定速で連続回転できる管継手。

回転管継手
スイベル管継手: 対応英語（参考）：swivel joint
速度及び方向が不定で、穏やかに回転できる管継手。

スイベル管継手
ボール管継手: 対応英語（参考）：ball joint
内部に球面状の滑り面をもち、角変位を可能にする管継手。

ボール管継手

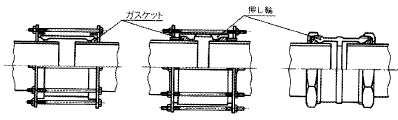

メカニカル形管継手: 対応英語（参考）：mechanical type joint
メカニカル式の管継手。
メカニカル式とは、ゴム輪又はガスケットを押し輪で締め付け、挿し口と受口を密着させる接合方式。
備考：管のたわみ及び伸縮を吸収することができる。

メカニカル形管継手

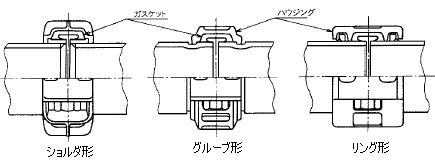

ハウジング形管継手: 対応英語（参考）：housing type joint
ハウジング式の管継手。
ハウジング式とは、接続両端部に特殊形状のガスケットをはめ込み、その上からハウジングをかぶせ、ボルト・ナット、ピンなどで締め付ける接合方式。
備考：
管のたわみ及び伸縮を吸収することができ、ショルダ形、グルーブ形及びリング形がある。

ハウジング形管継手
滑り伸縮形管継手: 対応英語（参考）：slip expansion joint
本体のスタッフィングボックスにグランドパッキンを詰め、グランドで押し込むことによって気密性を保つ管継手。
備考：管の伸縮を吸収することができる。
スタッフィングボックスとは、パッキンが入れられるパッキン室のこと（下図参照）。

滑り伸縮形管継手

スタッフィングボックス
フレキシブルメタルホース（フレキ）: 対応英語（参考）：corrugated flexible metal hose
屈曲運動、振動などを吸収するため、波形に加工した管と固定式管継手とが一組になっている管継手。
備考：管が裸のものと金属編組を施したものとがある。
慣用的に、単に ”フレキ”ともいう。

フレキシブルメタルホース（フレキ）
インタロックメタルホース: 対応英語（参考）：interlocked flexible metal hose
屈曲運動、振動などを吸収するため、金属条帯をかみ合わせ、ねじ状に連続して加工した管と固定式管継手とが一組になっている管継手。

インタロックメタルホース
伸縮ベンド: 対応英語（参考）：expansion loop
温度変動などによって発生する伸縮を吸収するU字形又はループ状の管継手。

伸縮ベンド
