ベローズ形伸縮管継手

鉄鋼製管継手｜ベローズ形伸縮継手（可動式管継手）に関する用語

蒸気、水、ガス、空気などの流体を通す鉄鋼製の配管に用いられる鉄鋼製管継手のうち、可動式管継手に分類されるベローズ形の配管継手に関する用語の説明をしています。

可動式管継手は、回転管継手・スイベル管継手・メカニカル形管継手・フレキシブルメタルホースなどの”可動式”と、ジンバル式・ヒンジ式・ユニバーサル式・スイング式等のベローズ形伸縮継手などの”ベローズ形”に分類されます。

ここでは、可動式管継手のうちの”ベローズ形”に分類されるものの種類や用語の説明をしています。

ベローズ形伸縮管継手

■ ベローズ形伸縮継手｜ジンバル式・ヒンジ式・ユニバーサル式・スイング式など

管（パイプ）のフィッティングとして、パイプの軸方向、軸直角方向、曲がりなどの変位を、ベローズの伸縮・屈曲によって吸収する目的で配管の接続に使用される、各種のベローズ形伸縮継手に関する用語の説明を以下に示します。

ベローズ形伸縮管継手: 対応英語（参考）：bellows expansion joint
軸方向、軸直角方向、曲がりなどの変位を、ベローズの伸縮・屈曲によって吸収する管継手。
備考：ベローズ素子1個を用いたものを単式、2個用いたものを複式という。
ベローズ形伸縮管継手については、以下のJIS規格がある。
・JIS B 2352 ベロ－ズ形伸縮管継手
このJISでは、ベロ－ズ形伸縮継手の形式として、以下の4種類が規定されている。
（１）軸方向変位のベローズ管継手（Axial expansion joint）：
主として軸方向変位を吸収する。主アンカーに作用する荷重は静的推力が作用する。なお、圧力バランス式ベローズ管継ぎ手は静的推力は作用しない。

軸方向（非拘束）

軸方向（直管部用圧力バランス式）
（２）軸曲げ変位のベローズ管継手（Angular expansion joint）：
軸曲げ変位を吸収する。ヒンジ式ベローズ管継手は、一平面の軸曲げ変位を吸収するもので、通常2～3個を一組として使用する。ジンバル式ベローズ管継手は、任意平面の軸曲げ変位を吸収する。なお、ヒンジ式ベローズ管継手及びジンバル式ベローズ管継手は、内圧力による静的推力を抑制する。

軸曲げ（ヒンジ式）

軸曲げ（ジンバル式）
（３）軸直角方向変位のベローズ管継手（Lateral expansion joint）：
軸直角方向の変位を吸収する。タイロッドを2本取り付けた構造のベローズ管継手は、軸曲げ変位も吸収することができる。なお、タイロッド付きベローズ管継手は、内圧力による静的推力を抑制する。

軸直角方向｛2本のタイロッド（タイバー）付き｝

軸直角方向｛3本以上のタイロッド（タイバー）付き｝
（４）万能変位のベローズ管継手（Universal expansion joint）：
全平面の変位を吸収する。内圧力による静的推力は、主アンカーに作用する。ただし、圧力バランス式ベローズ管継手の場合は、内圧力による静的推力は主アンカーに作用しない。

万能｛非拘束（一つのベローズ／二つのベローズ）｝

万能（曲管部用圧力バランス式）
補強リングなしベローズ形伸縮管継手: 対応英語（参考）：unreinforced bellows expansion joint
ベローズと端管又は管フランジとで構成するベローズ形伸縮管継手。

補強リングなしベローズ形伸縮管継手
ロッド付きベローズ形伸縮管継手: 対応英語（参考）：bellows expansion joint with rods
リミットロッドと両端管に取り付けたステー板とによって、異常時には内圧推力を支持し、主に軸方向変位を吸収するベローズ形伸縮管継手。

ロッド付きベローズ形伸縮管継手
補強リング付きベローズ形伸縮管継手: 対応英語（参考）：reinforced bellows expansion joint
ベローズの谷部に補強リングを用いた構造をもち、主に高圧力に使用するベローズ形伸縮管継手。

補強リング付きベローズ形伸縮管継手
外筒付きベローズ形伸縮管継手: 対応英語（参考）：covered bellows expansion joint
ベローズを外部障害から保護するための外筒を装備したベローズ形伸縮管継手。

外筒付きベローズ形伸縮管継手
圧力バランス式ベローズ形伸縮管継手: 対応英語（参考）：pressure balanced bellows expansion joint
内部推力を伸縮管自体が吸収することができるベローズ形伸縮管継手。
備考：
直管部圧力バランス式、曲管部圧力バランス式及びユニバーサル圧力バランス式がある。

直管部・圧力バランス式ベローズ形伸縮管継手

曲管部・圧力バランス式ベローズ形伸縮管継手

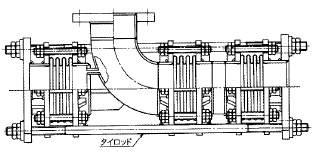

ユニバーサル・圧力バランス式ベローズ形伸縮管継手
ジンバル式ベローズ形伸縮管継手: 対応英語（参考）：gimbal bellows expansion joint
ジンバルリング、ピン及びアームを両端管に取り付けた構造によって内圧推力を支持し、任意平面の軸曲げ変位を吸収するベローズ形伸縮管継手。

ジンバル式ベローズ形伸縮管継手
ヒンジ式ベローズ形伸縮管継手: 対応英語（参考）：hinged bellows expansion joint
ヒンジアーム及びピンを両端管に取り付けた構造によって内圧推力を支持し、一平面の軸曲げ変位を吸収するベローズ形伸縮管継手。

ヒンジ式ベローズ形伸縮管継手
ユニバーサル式ベローズ形伸縮管継手: 対応英語（参考）：universal bellows expansion joint
タイロッドと両端管に取り付けたステー板によって内圧推力を支持し、2個のベローズを用いて主に軸直角方向の変位を吸収するベローズ形伸縮管継手。

ユニバーサル式ベローズ形伸縮管継手
スイング式ベローズ形伸縮管継手: 対応英語（参考）：swing bellows expansion joint
スイングバー及びピンを両端管に取り付けた構造によって内圧推力を支持し、2個のベローズを用いて、一平面の軸直角方向の変位又は軸直角方向変位と軸曲げ変位の組合せ変位を吸収するベローズ形伸縮管継手。

スイング式ベローズ形伸縮管継手
パンタグラフ付きベローズ形伸縮管継手: 対応英語（参考）：bellows expansion joint with pantographs
調整リングにパンタグラフを取り付けることによって、ベローズの各山が均等に伸縮するベローズ形伸縮管継手。

パンタグラフ付きベローズ形伸縮管継手

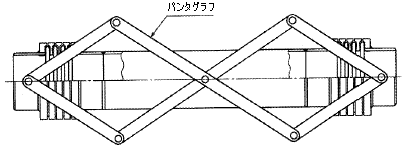

リンク付きベローズ形伸縮管継手: 対応英語（参考）：pantograph linked bellows expansion joint
両端間及び中間パイプにパンタグラフを取り付けることによって、2個のベローズが均等に伸縮するベローズ形伸縮管継手。

リンク付きベローズ形伸縮管継手

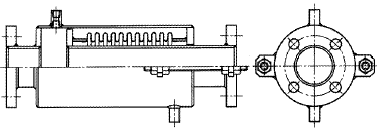

外圧式ベローズ形伸縮管継手: 対応英語（参考）：external pressure type bellows expansion joint
ベローズの外面に流体の圧力を受ける構造で、ドレン及びガスのたまりをなくすことができるベローズ形伸縮管継手。

外圧式ベローズ形伸縮管継手
補強リング: 対応英語（参考）：reinforced ring
U形ベローズの内周円環部（波形谷部）の外周に挿入する補強部材。
半円分割式及び全円一体式があり、断面形状は円形、円管、その他の形状のものがある。
（補強リング付きベローズ形伸縮管継手の図参照。）
調整リング: 対応英語（参考）：equalizing ring
補強リングの一種で、T字形の断面形状をもち、耐圧性能の強化、及びベローズの各山に伸縮を配分する機能をもつもの。
また、内圧力による蛇行防止性能をもつ。
（補強リング付きベローズ形伸縮管継手の図参照。）
リミットロッド: 対応英語（参考）：limit rod
正規の作動状態でベローズの軸方向・軸直角方向・軸曲げの変位量を制限し、異常時には内圧力による軸方向の推力を支持する能力をもつもの。
一般に、ロッド、ボルト又はバーの形でベローズ形伸縮管継手に取り付けられる。
（ロッド付きベローズ形伸縮管継手及び補強リング付きベローズ形伸縮管継手の図参照。）
コントロールロッド: 対応英語（参考）：control rod
ユニバーサル式ベローズ形伸縮管継手などの複数のベローズの最大変位を配分する機能をもつもの。
ただし、内圧力による軸方向の推力は支持できない。
一般に、ロッド又はバー形でベローズ形伸縮管継手に取り付けられる。
（ユニバーサル式ベローズ形伸縮管継手の図参照。）
タイロッド: 対応英語（参考）：tie rod
内圧力による軸方向の推力を常時支持するもの。
一般に、ロッド、ボルト又はバーの形でユニバーサル式及び圧力バランス式のベローズ形伸縮管継手に取り付けられる。
（圧力バランス式ベローズ形伸縮管継手及びユニバーサル式ベローズ形伸縮管継手の図参照。）
