STS370・STS410・STS480（高圧配管用炭素鋼鋼管）の配管サイズ、重量、肉厚等
ここでは350℃程度以下で使用圧力の高い高圧配管に用いる炭素鋼鋼管（STS370、STS410及びSTS480）の配管サイズ寸法・径、重量、寸法許容差、肉厚（厚さ）、特性などの資料をまとめています。
JISでは外径の標準寸法サイズが、10.5mm〜660.4mmの範囲まで（呼び径が1/8B〜26Bの範囲まで）のパイプが規定されています。
■ STS-高圧配管用炭素鋼鋼管の種類や表示記号等
高圧配管用炭素鋼鋼管は、使用圧力10Mpa程度を超える高圧流体輸送の配管に用いられる鋼管です。
配管サイズ・寸法の呼び方は、『呼び径×呼び厚さ』で表されます。
呼び厚さには、スケジュール番号（Sch番号）が用いられています。
例：200A×Sch40 （又は 8B×Sch40）
JIS規格においては、以下のJISで規定されている配管になります。
- JIS G 3455 高圧配管用炭素鋼鋼管
高圧配管用炭素鋼鋼管のJISに類似する対応外国規格（海外規格）には以下などがあります。
・ASTM A155、A381、A524、A672
・BS 778、3602
・DIN 9871、1629
・API 5L
高圧配管用炭素鋼鋼管の種類には、STS370、STS410 及び STS480 の3種類があります。
また、STS370・STS410・STS480鋼管の製造方法・仕上方法を表す記号にはそれぞれ以下が用いられます。
- 製造方法を表す記号
- ・継目無し：S
- 仕上方法を表す記号
- ・熱間仕上げ：H
・冷間仕上げ：C
STS370・STS410・STS480パイプの製品表示は、上記の記号を組み合わせて使い、以下のように表示されます。
- 熱間仕上継目無鋼管（熱間仕上シームレスパイプ） -S-H
- 冷間仕上継目無鋼管（冷間仕上シームレスパイプ） -S-C
例：冷間仕上継目無鋼管STS370 の場合 ： STS370-S-C
■ 製造方法、化学成分、機械的性質等
STS370・STS410・STS480鋼管の製造方法、化学成分、機械的性質などは以下のような仕様となっています（JIS規格より）。
- 製造方法
- 製造方法は、キルド鋼を用いて継目無鋼管（シームレスパイプ） として製造し、熱間仕上げ 又は 冷間仕上げ のいずれかの仕上方法があります。
パイプは以下の熱処理を施します。ただし、以下の方法以外の熱処理については、受渡当事者間の協定によることなっています。
- STS370及びSTS410の熱間仕上継目無鋼管の場合
- 製造のまま。
ただし、必要に応じ、低温焼なまし又は焼ならしを施してもよい。 - STS370及びSTS410の冷間仕上継目無鋼管の場合
- 低温焼なまし又は焼ならし。
- STS480場合
- 低温焼なまし又は焼ならし。
パイプの両端は、注文者の指定があればベベルエンドに加工してもよいことになっていますが、特に指定のない限り、厚さ（パイプ肉厚）22mm以下のパイプのベベルエンドの形状は以下となります。
- 化学成分
- STS370・STS410・STS480パイプの化学成分（溶鋼分析値）は、JIS G 0320（鋼材の溶鋼分析方法） に従った分析方法により分析試験が行われ、以下の数値となります。
【STS370】
・C：0.25％以下
・Si：0.10〜0.35％
・Mn：0.30〜1.10％
・P：0.035％以下
・S：0.035％以下
【STS410】
・C：0.30％以下
・Si：0.10〜0.35％
・Mn：0.30〜1.40％
・P：0.035％以下
・S：0.035％以下
【STS480】
・C：0.33％以下
・Si：0.10〜0.35％
・Mn：0.30〜1.50％
・P：0.035％以下
・S：0.035％以下
また、製品分析値については、注文者が要求する場合に試験を行い、その値は、上記の化学成分（溶鋼分析値）に対して、JIS G 0321（鋼材の製品分析方法及びその許容変動値）の製品分析の許容変動値を適用した値となります。
- 機械的性質
- STS370・STS410・STS480鋼管は、引張強さ、降伏点又は耐力、及び伸びに関して引張試験が行われ、それぞれ以下の数値となります（伸びの数値は割愛）。
【STS370】
・引張強さ（N/mm2）：370以上
・降伏点又は耐力（N/mm2）：215以上
【STS410】
・引張強さ（N/mm2）：410以上
・降伏点又は耐力（N/mm2）：245以上
【STS480】
・引張強さ（N/mm2）：480以上
・降伏点又は耐力（N/mm2）：275以上
そのほか、JISにはへん平性や曲げ性についても規定があります。
■ STS370・STS410・STS480の配管サイズ・径・厚さ・重量、寸法許容差
STS370・STS410・STS480パイプの配管サイズ寸法・径、呼び厚さ（肉厚）ごとの、単位重量（質量）は以下の表になります。

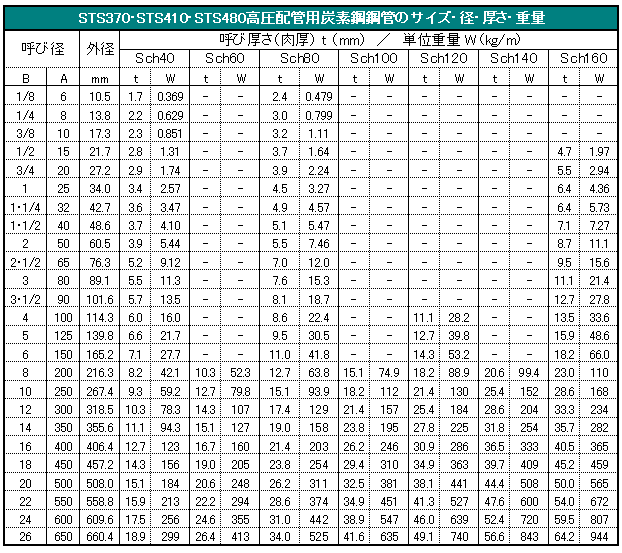

- STS370・STS410・STS480高圧配管用炭素鋼鋼管のサイズ・径・厚さ・重量
- (クリックで拡大)
特に、上記のサイズ表以外の寸法を必要とする場合は、受渡当事者間の協定によることになります。
単位重量（質量）の数値は、1cm3 の鋼を 7.85g とし、以下の式によって計算される数値です。
W＝At（D−t）
ここに、
W：管の単位質量（kg/m）
t：管の厚さ（mm）
D：管の外径（mm）
A：Wを求めるための単位の変換係数で、A＝0.02466
- 寸法許容差
- STS370・STS410・STS480配管の外径サイズ、厚さ（肉厚）及び偏肉の寸法許容差は、それぞれ以下となります。
なお、パイプの長さに指定がある場合は、長さの寸法許容差は、その指定長さ以上となります。
【熱間仕上継目無管の場合】
■外径の許容差：
・外径50mm未満：±0.5mm
・外径50mm以上 160mm未満：±1％
・外径160mm以上 200mm未満：±1.6mm
・外径200mm以上：±0.8％
ただし、外径350mm以上は周長によってもよく、その場合の許容差は±0.5％とする。
■厚さの許容差：
厚さ 4mm未満：±0.5mm
厚さ 4mm以上：±12.5％
■偏肉の許容差：厚さの20％以下
【冷間仕上継目無管の場合】
■外径の許容差：
・外径40mm未満：±0.3mm
・外径40mm以上：±0.8％
ただし、外径350mm以上は周長によってもよく、その場合の許容差は±0.5％とする。
■厚さの許容差：
厚さ 2mm未満：±0.2mm
厚さ 2mm以上：±10％
■偏肉の許容差：−
偏肉とは、同一断面における測定厚さの最大と最小との差の注文厚さに対する割合をいい、厚さ5.6mm未満の管には適用されません。
なお、手入部などの局所的な部分については、厚さが上記の許容差を満足していることが確認できる場合には、上記の外径の許容差は適用されません。
また、周長による外径の許容差の判定は、周長実測値又は周長実測値の換算外径のいずれかによっても良く、いずれも同一許容差（±0.5％）を適用します。
ただし、外径（D）と周長（l）の相互換算は、次の式によって計算されます。
l＝π×D
l：周長（mm）、π＝3.1416、D：外径（mm）
