配管規格,JIS等｜配管関連規格のリストアップとその概要
配管に関連する規格には、パイプ（管）関連の規格だけでなく、エルボ・ティー・レジューサーなどのフィッティング（管継手）、管フランジ、バルブ・弁、ねじ(ネジ)、ボルト・ナット、パッキン・ガスケット（シール材）更には配管関連の試験方法に至るまで、様々な規格があります。
配管関連規格を分類する場合、JISハンドブック『配管』における分類の仕方が分かりやすくまとまっています。

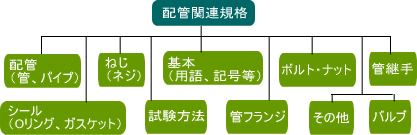

【JISハンドブック『配管』における配管関連規格の分類】
- 基本
- 配管製図の簡略図示方法、配管・溶接・計装など各種記号、バルブ・パッキン・ガスケット・管継手などの用語等。
- ねじ
- メートルねじ、管用平行ねじ、管用テーパねじなどの寸法等。
- ボルト・ナット
- 六角ボルト・ナット、四角ボルト・ナット、植込みボルト、ボルト穴径及びざぐり径など。
- シール
- Oリング、ガスケット、ジョイントシートなどの寸法等。
- 試験方法
- プラスチック管などの各種特性の求め方、試験方法など。
- その他
- 溶融亜鉛めっき、湯沸器、温水ボイラ、給湯機など。
- 管
- 炭素鋼鋼管、ステンレス鋼管、アルミニウム合金パイプ、継目無管・溶接管、塩ビ管（塩化ビニル管）、ポリエチレン管など、各種の配管（パイプ）。
- 管継手
- ねじ込み式管継手、突合せ溶接式管継手、ポリ塩化ビニル管継手、プラスチック管継手など各種の継手。
- 管フランジ
- 管フランジの計算基準、鋼製管フランジ、真空装置用フランジ、アルミニウム合金製管フランジなど各種フランジ。
- バルブ
- バルブの呼び径及び口径、面間寸法、検査・表示方法、工業プロセス用調節弁、仕切弁、安全弁、減圧弁、電磁弁、蒸気トラップなど。
ここでは、JIS規格に規定される配管関連の規格をリストアップするとともに、各規格の概要を紹介しています。
配管関連の規格を調べる際にお役立てください。
■ 基本（記号、製図、用語等）関係
記号や製図、用語などにおける配管の基本事項に関わるもの。
配管製図の簡略図示方法、配管図記号、溶接記号、計装用記号、管継手・バルブ・パッキン・ガスケット等の用語規格など。
■ ねじ（ネジ）関係
配管及び配管部品に使用される各種のネジに関わるもの。
メートルねじ、管用平行ねじ、管用テーパねじ、管用テーパねじゲージ・管用平行ねじゲージの規格など。
■ ボルト・ナット関係
配管及び配管部品に使用される各種のボルト・ナットに関わるもの。
六角ボルト・ナット、穴付きボルト、スタッドボルト（植込みボルト）、ボルト穴径及びざぐり径、四角ボルト・ナット、袋ナットの規格など。
■ シール関係
配管及び配管部品などのシールに関わるもの。
Oリング、ガスケット・パッキン、ジョイントシートなどのサイズ・溝寸法・材質・定義などを規定した規格等。
■ 試験方法関係
配管及び配管部品などの試験方法に関わるもの。
塩化ビニル管（塩ビ管）など各種プラスチック配管の各種特性、水道用器具の性能試験方法、溶接継手の放射線透過試験方法を規定している規格など。
■ その他関係
配管に関わるその他の規格について。
溶融亜鉛メッキ、家庭用ガス温水機器、給湯機、油だき温水ボイラ、ふろがま、ガス常圧貯蔵湯沸などの規格。
■ パイプ（管）関係
金属製や非金属性の各種管（パイプ）に関わるもの。
SUS304TPなどのステンレス鋼管、SGPなどの炭素鋼鋼管、継目無管・溶接管、アルミニウム合金パイプ、塩ビ管（塩化ビニル管）、ポリエチレン管など、各種の配管（パイプ）の規格など。
■ 配管継手（フィッティング）関係
代表的な配管部品であり、管（パイプ）と管とを継ぐ、フィティングに関わるもの。
ユニオン等のねじ込み式、突合せ溶接式管継手や、塩ビ継手、ポリエチレン管継手、銅管継手、SUS継手など各種の管継ぎ手の規格など。
■ 管フランジ関係
パイプとフィティングやバルブなどの配管部品との接続や配管の縁切りなどに利用される管フランジに関わるもの。
ルーズフランジ、各種溶接フランジの種類、鋼製管フランジ、銅合金製管フランジ、真空フランジ等、管フランジの規格など。
■ バルブ関係
バルブ（弁）に関わるもの。
バルブの呼び径及び口径、面間寸法、形式・材料・種類、チャッキ弁、減圧弁、バタフライ弁、仕切弁、玉形弁、ねずみ鋳鉄弁、工業プロセス用調節弁、安全弁、電磁弁など。
■ 塩ビ管・パイプ・継手関係
塩ビ管・塩ビ管継手に関わる規格について。
塩ビとは？、塩ビ（ポリ塩化ビニル又は塩化ビニル樹脂）の特性・用途などの解説も。
■ 配管関連規格のリスト
配管（パイプ）及び配管材料・配管部品など、配管に関わるJIS規格を、分野別に分類してリストアップ。
管・パイプ、基本（記号・製図・用語等）、ねじ、管継手、管フランジ、バルブ・弁、ボルト・ナット、シールなどの規格。
