ボルト・ナットのJIS規格｜配管及び配管部品などに使用される各種のボルト・ナット
ここでは、配管に関連する規格のうち、配管のボルト・ナットに関するJIS規格を英文（英語名）とともにリストアップしています。

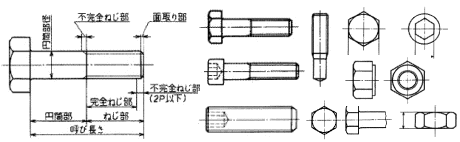

配管及び配管部品などに使用される、六角ボルト・六角穴付きボルト・四角ボルト・植込みボルト（スタッドボルト）・六角ナット・六角袋ナット・四角ナット等、各種のボルト・ナットを規定しているJISがあります。
■ ボルト・ナットの規格｜六角,四角,六角穴付き,袋ナット,穴径・ざぐり径等
以下に配管及び配管部品などに使用される”ボルト・ナット”に関連する規格とその概要をリストアップします。
- JIS B 1001 ボルト穴径及びざぐり径
- 英文（英語名）：
Diameter of Clearance Holes and Counterbores for Bolts and Screws
概要：
一般に用いるボルト・小ねじなどに対するすきま穴の径（ボルト穴径）及びざぐり径について。
この規格で規定されるボルト穴径の1級、2級及び3級は、ISO 273-1979(Fasteners - Clearance holes for bolts and screws)の fine、medium 及び coarse によっている。
ボルト穴径の等級及び寸法、ざぐり径の寸法など。
引用規格として、JIS B 0401-1（寸法公差及びはめあいの方式―第１部：公差，寸法差及びはめあいの基礎）、JIS B 0401-2（寸法公差及びはめあいの方式―第２部：穴及び軸の公差等級並びに寸法許容差の表）がある。
また、この規格の対応国際規格は、以下の規格となる。
ISO 273-1979 Fasteners - Clearance holes for bolts and screws - JIS B 1051 炭素鋼及び合金鋼製締結用部品の機械的性質−第1部：ボルト，ねじ及び植込みボルト
- 英文（英語名）：
Mechanical properties of fasteners made of carbon steel and alloy steel−Part 1 : Bolts, screws and studs
概要：
炭素鋼製及び合金鋼製のボルト、ネジ及び植込みボルト（スタッドボルト）を、10〜35℃の環境温度範囲内で試験したときの機械的性質について。
この規格の要求事項に適合する製品は、10〜35℃の環境温度範囲内において保証されるが、この温度範囲より高い温度又は低い温度のもとでは、規定の機械的及び物理的性質を保持することができないことがある。
規定の環境温度の範囲より低い温度においては、特に衝撃強さに重要な変化が起こることがある。
ねじ部品を規定の環境温度より高い温度又は低い温度で使用する場合には、製品の機械的及び物理的性質が、使用者側の特別な使用条件に適合するかどうかを、使用者側の責任において確認しなければならない。
ネジ部の有効断面積に比較して頭部近傍のせん断面積が小さい皿頭、丸皿頭、チーズ頭などのおねじ部品は、この規格で規定するねじり試験又は引張試験の要求を満たさないことがある。
この規格は、以下の条件のボルト、ネジ及び植え込みボルト（スタッドボルト）に適用される。
・M1.6〜M39の並目ねじ及びM8×1〜M39×3の細目ねじのもの
・ねじの呼び径とピッチの組合せが JIS B 0205 又は JIS B 0207 よるもの
・ねじの等級が JIS B 0209 又は JIS B 0211 によるもの
・炭素鋼製又は合金鋼製のもの
この規格は、引張力を受けない止めネジ及び類似のネジ部品には適用しない（JIS B 1053 炭素鋼及び合金鋼製締結用部品の機械的性質−第5部：引張力を受けない止めねじ及び類似のねじ部品 参照。）。
また、以下に示すような特性に対する要求については規定しない。
・溶接性
・耐食性
・温度300℃以上の耐熱性又は−50℃以下の耐寒性
・耐せん断性
・耐疲労性
強度区分の表し方、材料、機械的性質・物理的性質及びその試験項目、最小引張荷重及び保証荷重、試験方法、表示など。 - JIS B 1163 四角ナット
- 英文（英語名）：
Square nuts
概要：
一般に用いる鋼製の四角ナットについて（木材用に使用する四角ナットは除く）。
定義、機械的性質、形状・寸法、四角ナットのねじ、表面状態、材料、表面処理、仕上げ程度、検査（機械的性質、形状・寸法、ネジ検査、表面状態など）、製品の呼び方、表示など。
引用規格としては、以下の規格がある。
・JIS B 0101（ねじ用語）
・JIS B 0205-1（一般用メートルねじ−第１部：基準山形）
・JIS B 0205-2（一般用メートルねじ−第２部：全体系）
・JIS B 0205-3（一般用メートルねじ−第３部：ねじ部品用に選択したサイズ）
・JIS B 0205-4（一般用メートルねじ−第４部：基準寸法）
・JIS B 0209-1（一般用メートルねじ−公差−第１部：原則及び基礎データ）
・JIS B 0209-2（一般用メートルねじ−公差−第２部：一般用おねじ及びめねじの許容限界寸法−中（はめあい区分））
・JIS B 0209-3（一般用メートルねじ−公差−第３部：構造体用ねじの寸法許容差）
・JIS B 0209-4（一般用メートルねじ−公差−第４部：めっき後に公差位置H又はGにねじ立てをしためねじと組み合わせる溶融亜鉛めっき付きおねじの許容限界寸法）
・JIS B 0209-5（一般用メートルねじ−公差−第５部：めっき前に公差位置hの最大寸法をもつ溶融亜鉛めっき付きおねじと組み合わせるめねじの許容限界寸法）
・JIS B 0601（製品の幾何特性仕様 (GPS) −表面性状：輪郭曲線方式−用語，定義及び表面性状パラメータ）
・JIS B 1042（締結用部品―表面欠陥 第２部：ナット）
・JIS B 1044（締結用部品−電気めっき）
・JIS B 1052（鋼製ナットの機械的性質）
・JIS B 1071（ねじ部品の精度測定方法）
・JIS B 1091（締結用部品−受入検査）
・JIS B 1181（六角ナット） - JIS B 1176 六角穴付きボルト
- 英文（英語名）：
Hexagon socket head cap screws
概要：
六角穴付きボルトの特性について。
この規格で規定する寸法及び製品仕様以外の要求がある場合には、それらの要求を、例えば、JIS B 0205-2、JIS B 0209-2、JIS B 1009、JIS B 1021、JIS B 1051、JIS B 1054-1 及び JIS B 1057 から選択するのがよい。
六角穴付きボルトの種類、形状・寸法・製品仕様及び製品の呼び方、表示など。
引用規格としては、以下の規格がある。
・JIS B 0143（ねじ部品各部の寸法の呼び及び記号）
・JIS B 0205-2（一般用メートルねじ−第２部：全体系）
・JIS B 0209-2（一般用メートルねじ−公差−第２部：一般用おねじ及びめねじの許容限界寸法−中（はめあい区分））
・JIS B 0209-3（一般用メートルねじ−公差−第３部：構造体用ねじの寸法許容差）
・JIS B 1003（締結用部品−メートルねじをもつおねじ部品のねじ先）
・JIS B 1009（おねじ部品−呼び長さ及びボルトのねじ部長さ）
・JIS B 1010（締結用部品の呼び方）
・JIS B 1016（六角穴のゲージ検査）
・JIS B 1021（締結用部品の公差−第１部：ボルト，ねじ，植込みボルト及びナット−部品等級Ａ，Ｂ及びＣ）
・JIS B 1041（締結用部品―表面欠陥 第１部 一般要求のボルト，ねじ及び植込みボルト）
・JIS B 1143（締結用部品―表面欠陥 第３部 特殊要求のボルト，ねじ及び植込みボルト）
・JIS B 1044（締結用部品−電気めっき）
・JIS B 1046（締結用部品−非電解処理による亜鉛フレーク皮膜）
・JIS B 1051（炭素鋼及び合金鋼製締結用部品の機械的性質−第1部：ボルト，ねじ及び植込みボルト）
・JIS B 1054-1（耐食ステンレス鋼製締結用部品の機械的性質−第1部 ボルト，ねじ及び植込みボルト）
・JIS B 1057（非鉄金属製ねじ部品の機械的性質）
・JIS B 1091（締結用部品−受入検査）
・JIS B 1099（締結用部品−ボルト，ねじ，植込みボルト及びナットに対する一般要求事項）
また、この規格の対応国際規格は、以下の規格となる。
ISO 4762-2004 Hexagon socket head cap screws
ISO 21269-2004 Hexagon socket head cap screws with metric fine pitch thread - JIS B 1180 六角ボルト
- 英文（英語名）：
Hexagon head bolts and hexagon head screws
概要：
鋼製、ステンレス製及び非鉄金属製の六角ボルトの特性について。
この規格で規定する寸法及び製品仕様以外の要求がある場合には、それらの要求を、例えば JIS B 0205-4、JIS B 0209-1、JIS B 1003、JIS B 1009、JIS B 1021、JIS B 1051 及び JIS B 1054-1 から選択するのがよい。
六角ボルトの種類（呼び径六角ボルト、全ねじ六角ボルト、有効径六角ボルト）、形状・寸法・製品仕様及び製品の呼び方、表示など。
引用規格としては、以下の規格がある。
・JIS B 0143（ねじ部品各部の寸法の呼び及び記号）
・JIS B 0205-2（一般用メートルねじ−第２部：全体系）
・JIS B 0205-4（一般用メートルねじ−第４部：基準寸法）
・JIS B 0209-1（一般用メートルねじ−公差−第１部：原則及び基礎データ）
・JIS B 0251（メートルねじ用限界ゲージ）
・JIS B 0601（製品の幾何特性仕様 (GPS) −表面性状：輪郭曲線方式−用語，定義及び表面性状パラメータ）
・JIS B 0651（製品の幾何特性仕様(GPS)−表面性状：輪郭曲線方式−触針式表面粗さ測定機の特性）
・JIS B 0659-1（製品の幾何特性仕様 (ＧＰＳ) −表面性状：輪郭曲線方式；測定標準−第1部：標準片）
・JIS B 1003（締結用部品−メートルねじをもつおねじ部品のねじ先）
・JIS B 1009（おねじ部品−呼び長さ及びボルトのねじ部長さ）
・JIS B 1021（締結用部品の公差−第１部：ボルト，ねじ，植込みボルト及びナット−部品等級Ａ，Ｂ及びＣ）
・JIS B 1041（締結用部品―表面欠陥 第１部 一般要求のボルト，ねじ及び植込みボルト）
・JIS B 1044（締結用部品−電気めっき）
・JIS B 1046（締結用部品−非電解処理による亜鉛フレーク皮膜）
・JIS B 1051（炭素鋼及び合金鋼製締結用部品の機械的性質−第1部：ボルト，ねじ及び植込みボルト）
・JIS B 1054-1（耐食ステンレス鋼製締結用部品の機械的性質−第1部 ボルト，ねじ及び植込みボルト）
・JIS B 1057（非鉄金属製ねじ部品の機械的性質）
・JIS B 1071（ねじ部品の精度測定方法）
・JIS B 1091（締結用部品−受入検査）
また、この規格の対応国際規格は、以下の規格となる。
・ISO 4014:1999 Hexagon head bolts -- Product grades A and B
・ISO 21269-2004 Hexagon socket head cap screws with metric fine pitch thread
・ISO 4015:1979 Hexagon head bolts -- Product grade B -- Reduced shank (shank diameter approximately equal to pitch diameter)
・ISO 4016:1999 Hexagon head bolts -- Product grade C
・ISO 4017:1999 Hexagon head screws -- Product grades A and B
・ISO 4018:1999 Hexagon head screws -- Product grade C
・ISO 8676:1999 Hexagon head screws with metric fine pitch thread -- Product grades A and B
・ISO 8765:1999 Hexagon head bolts with metric fine pitch thread -- Product grades A and B - JIS B 1181 六角ナット
- 英文（英語名）：
Hexagon nuts and hexagon thin nuts
概要：
鋼製、ステンレス製及び非鉄金属製の六角ナットの特性について。
この規格で規定する寸法及び製品仕様以外の要求がある場合には、それらの要求を、例えば JIS B 0205-4、JIS B 0209-1、JIS B 1021、JIS B 1052 及び JIS B 1054-2 から選択するのがよい。
六角ナットの種類（六角ナット-スタイル1、六角ナット-スタイル2、六角ナット-C、六角低ナット-両面取り、六角低ナット-面取りなし）、形状・寸法・製品仕様及び製品の呼び方、表示など。
引用規格としては、以下の規格がある。
・JIS B 0101（ねじ用語）
・JIS B 0143（ねじ部品各部の寸法の呼び及び記号）
・JIS B 0205-1（一般用メートルねじ−第１部：基準山形）
・JIS B 0205-2（一般用メートルねじ−第２部：全体系）
・JIS B 0205-3（一般用メートルねじ−第３部：ねじ部品用に選択したサイズ）
・JIS B 0205-4（一般用メートルねじ−第４部：基準寸法）
・JIS B 0209-1（一般用メートルねじ−公差−第１部：原則及び基礎データ）
・JIS B 0251（メートルねじ用限界ゲージ）
・JIS B 0601（製品の幾何特性仕様 (GPS) −表面性状：輪郭曲線方式−用語，定義及び表面性状パラメータ）
・JIS B 0651（製品の幾何特性仕様(GPS)−表面性状：輪郭曲線方式−触針式表面粗さ測定機の特性）
・JIS B 0659-1（製品の幾何特性仕様 (ＧＰＳ) −表面性状：輪郭曲線方式；測定標準−第1部：標準片）
・JIS B 1021（締結用部品の公差−第１部：ボルト，ねじ，植込みボルト及びナット−部品等級Ａ，Ｂ及びＣ）
・JIS B 1042（締結用部品―表面欠陥 第２部：ナット）
・JIS B 1044（締結用部品−電気めっき）
・JIS B 1046（締結用部品−非電解処理による亜鉛フレーク皮膜）
・JIS B 1052（鋼製ナットの機械的性質）
・JIS B 1054-2（耐食ステンレス鋼製締結用部品の機械的性質−第2部：ナット）
・JIS B 1057（非鉄金属製ねじ部品の機械的性質）
・JIS B 1071（ねじ部品の精度測定方法）
・JIS B 1091（締結用部品−受入検査）
・JIS Z 2243（ブリネル硬さ試験−試験方法）
・JIS Z 2245（ロックウェル硬さ試験−試験方法）
また、この規格の対応国際規格は、以下の規格となる。
・ISO 4032:1999 Hexagon nuts, style 1 -- Product grades A and B
・ISO 4033:1999 Hexagon nuts, style 2 -- Product grades A and B
・ISO 4034:1999 Hexagon nuts -- Product grade C
・ISO 4035:1999 Hexagon thin nuts (chamfered) -- Product grades A and B
・ISO 4036:1999 Hexagon thin nuts (unchamfered) -- Product grade B
・ISO 8673:1999 Hexagon nuts, style 1, with metric fine pitch thread -- Product grades A and B
・ISO 8674:1999 Hexagon nuts, style 2, with metric fine pitch thread -- Product grades A and B
・ISO 8675:1999 Hexagon thin nuts (chamfered) with metric fine pitch thread -- Product grades A and B - JIS B 1182 四角ボルト
- 英文（英語名）：
Square head bolts
概要：
一般に用いる鋼製の四角ボルトについて。
用語の定義、四角ボルトの種類（四角ボルト、大形四角ボルト）、機械的性質、形状・寸法、ねじ、表面状態、材料、表面処理、仕上げ程度、検査、製品の呼び方、表示など。
引用規格としては、以下の規格がある。
・JIS B 0101（ねじ用語）
・JIS B 0205-1（一般用メートルねじ−第１部：基準山形）
・JIS B 0205-2（一般用メートルねじ−第２部：全体系）
・JIS B 0205-3（一般用メートルねじ−第３部：ねじ部品用に選択したサイズ）
・JIS B 0205-4（一般用メートルねじ−第４部：基準寸法）
・JIS B 0209-1（一般用メートルねじ−公差−第１部：原則及び基礎データ）
・JIS B 0209-2（一般用メートルねじ−公差−第２部：一般用おねじ及びめねじの許容限界寸法−中（はめあい区分））
・JIS B 0209-3（一般用メートルねじ−公差−第３部：構造体用ねじの寸法許容差）
・JIS B 0209-4（一般用メートルねじ−公差−第４部：めっき後に公差位置H又はGにねじ立てをしためねじと組み合わせる溶融亜鉛めっき付きおねじの許容限界寸法）
・JIS B 0209-5（一般用メートルねじ−公差−第５部：めっき前に公差位置hの最大寸法をもつ溶融亜鉛めっき付きおねじと組み合わせるめねじの許容限界寸法）
・JIS B 0601（製品の幾何特性仕様 (GPS) −表面性状：輪郭曲線方式−用語，定義及び表面性状パラメータ）
・JIS B 1041（締結用部品―表面欠陥 第１部 一般要求のボルト，ねじ及び植込みボルト）
・JIS B 1044（締結用部品−電気めっき）
・JIS B 1051（炭素鋼及び合金鋼製締結用部品の機械的性質−第1部：ボルト，ねじ及び植込みボルト）
・JIS B 1071（ねじ部品の精度測定方法）
・JIS B 1091（締結用部品−受入検査） - JIS B 1183 六角袋ナット
- 英文（英語名）：
Domede cap nuts
概要：
一般に用いる鋼製の六角袋ナット（鋼ナット）、ステンレス製の六角袋ナット（ステンレスナット）及び黄銅製の六角袋ナット（黄銅ナット）について。
定義、六角袋ナットの種類（六角袋ナット、小形六角袋ナット）、等級、機械的性質、形状・寸法、ねじ、表面状態、材料、表面処理、仕上げ程度、検査、製品の呼び方、表示など。
引用規格としては、以下の規格がある。
・JIS B 0101（ねじ用語）
・JIS B 0205-1（一般用メートルねじ−第１部：基準山形）
・JIS B 0205-2（一般用メートルねじ−第２部：全体系）
・JIS B 0205-3（一般用メートルねじ−第３部：ねじ部品用に選択したサイズ）
・JIS B 0205-4（一般用メートルねじ−第４部：基準寸法）
・JIS B 0209-1（一般用メートルねじ−公差−第１部：原則及び基礎データ）
・JIS B 0209-2（一般用メートルねじ−公差−第２部：一般用おねじ及びめねじの許容限界寸法−中（はめあい区分））
・JIS B 0209-3（一般用メートルねじ−公差−第３部：構造体用ねじの寸法許容差）
・JIS B 0209-4（一般用メートルねじ−公差−第４部：めっき後に公差位置H又はGにねじ立てをしためねじと組み合わせる溶融亜鉛めっき付きおねじの許容限界寸法）
・JIS B 0209-5（一般用メートルねじ−公差−第５部：めっき前に公差位置hの最大寸法をもつ溶融亜鉛めっき付きおねじと組み合わせるめねじの許容限界寸法）
・JIS B 0601（製品の幾何特性仕様 (GPS) −表面性状：輪郭曲線方式−用語，定義及び表面性状パラメータ）
・JIS B 1042（締結用部品―表面欠陥 第２部：ナット）
・JIS B 1054-2（耐食ステンレス鋼製締結用部品の機械的性質−第2部：ナット）
・JIS B 1071（ねじ部品の精度測定方法）
・JIS B 1181（六角ナット）
・JIS G 3141（冷間圧延鋼板及び鋼帯）
・JIS G 4303（ステンレス鋼棒）
・JIS G 4305（冷間圧延ステンレス鋼板及び鋼帯）
・JIS G 4315（冷間圧造用ステンレス鋼線）
・JIS H 3100（銅及び銅合金の板並びに条）
・JIS H 3250（銅及び銅合金の棒）
・JIS H 3260（銅及び銅合金の線）

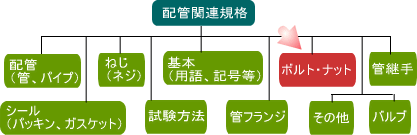

※上記のJISは、JISハンドブック『配管』における配管関連規格のうち、”ボルト・ナット”に分類されるJIS規格です。
■ その他のボルト・ナットに関連するJIS規格
上記の配管及び配管部品などに使用される”ボルト・ナット”規格以外で、ボルト・ナットに関連するJISとしては、上述のほかに以下のJISなどがあります。
■ ボルト
- JIS A5542 建築用ターンバックルボルト
- JIS B 0952 工作機械のテーブル−Ｔ溝及びそのボルト
- JIS B 1008 ボルトの割りピン穴及び針金穴
- JIS B 1009 おねじ部品−呼び長さ及びボルトのねじ部長さ
- JIS B 1021 締結用部品の公差−第１部：ボルト，ねじ，植込みボルト及びナット−部品等級Ａ，Ｂ及びＣ
- JIS B 1022 締結用部品の公差−第3部：ボルト，ねじ及びナット用の平座金−部品等級A及びC
- JIS B 1041 締結用部品―表面欠陥 第１部 一般要求のボルト，ねじ及び植込みボルト
- JIS B 1043 締結用部品―表面欠陥 第３部 特殊要求のボルト，ねじ及び植込みボルト
- JIS B 1054-1 耐食ステンレス鋼製締結用部品の機械的性質−第1部 ボルト，ねじ及び植込みボルト
- JIS B 1058 締結用部品の機械的性質 第7部 呼び径1〜10mmのボルト及びねじのねじり強さ試験及び最小破壊トルク
- JIS B 1099 締結用部品−ボルト，ねじ，植込みボルト及びナットに対する一般要求事項
- JIS B 1136 ヘクサロビュラ穴付きボルト
- JIS B 1166 T溝ボルト
- JIS B 1168 アイボルト
- JIS B 1171 角根丸頭ボルト
- JIS B 1173 植込みボルト
- JIS B 1174 六角穴付きボタンボルト
- JIS B 1175 六角穴付きショルダボルト
- JIS B 1178 基礎ボルト
- JIS B 1179 皿ボルト
- JIS B 1184 ちょうボルト
- JIS B 1186 摩擦接合用高力六角ボルト・六角ナット・平座金のセット
- JIS B 1187 座金組込み六角ボルト
- JIS B 1189 フランジ付き六角ボルト
- JIS B 1194 六角穴付き皿ボルト
- JIS B 1195 溶接ボルト
- JIS B 4236 六角穴付きボルト用沈めフライス
- JIS B 4643 ボルトクリッパ
- JIS E 1107 継目板用及びレール締結用ボルト・ナット
- JIS F 7020 船用アイボルト付ターンバックル
- JIS G 4107 高温用合金鋼ボルト材
- JIS G 4108 特殊用途合金鋼ボルト用棒鋼
- JIS M 2506 ロックボルト及びその構成部品
■ ナット
- JIS B 1021 締結用部品の公差−第１部：ボルト，ねじ，植込みボルト及びナット−部品等級Ａ，Ｂ及びＣ
- JIS B 1022 締結用部品の公差−第3部：ボルト，ねじ及びナット用の平座金−部品等級A及びC
- JIS B 1042 締結用部品―表面欠陥 第２部：ナット
- JIS B 1052 鋼製ナットの機械的性質
- JIS B 1054-2 耐食ステンレス鋼製締結用部品の機械的性質−第2部：ナット
- JIS B 1056 プリベリングトルク形鋼製六角ナット−機械的性質及び性能
- JIS B 1085 ナットの円すい形保証荷重試験
- JIS B 1086 ナットの拡張試験
- JIS B 1099 締結用部品−ボルト，ねじ，植込みボルト及びナットに対する一般要求事項
- JIS B 1119 眼鏡枠用小ねじ及びナット
- JIS B 1167 T溝ナット
- JIS B 1169 アイナット
- JIS B 1170 溝付き六角ナット
- JIS B 1185 ちょうナット
- JIS B 1186 摩擦接合用高力六角ボルト・六角ナット・平座金のセット
- JIS B 1190 フランジ付き六角ナット
- JIS B 1196 溶接ナット
- JIS B 1199-1 プリベリングトルク形ナット−第1部：非金属インサート付き六角ナット
- JIS B 1199-2 プリベリングトルク形ナット−第2部：全金属製六角ナット
- JIS B 1199-3 プリベリングトルク形ナット−第3部：非金属インサート付きフランジ付き六角ナット
- JIS B 1199-4 プリベリングトルク形ナット−第4部：全金属製フランジ付き六角ナット
- JIS B 1200 フランジ付き六角溶接ナット
- JIS B 1216 押込みばね板ナット
- JIS B 1554 転がり軸受−ロックナット，座金及び止め金
- JIS B 4433 ナットタップ
- JIS D 2701 自動車用ホイールナット
- JIS E 1107 継目板用及びレール締結用ボルト・ナット
