シール｜配管及び配管部品などに使用されるOリング等の各種シール
ここでは、配管に関連する規格のうち、Oリングなどによる配管のシールに関するJIS規格を英文（英語名）とともにリストアップしています。
配管及び配管部品などに使用される、Oリングやガスケット、ジョイントシートなどのサイズ・溝寸法・材質・定義などを規定している各種のシールの規格があります。

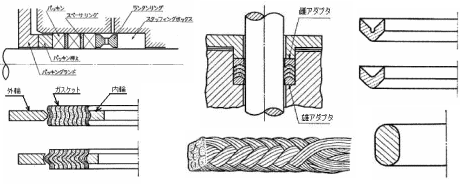

■ シールの規格｜Oリング、ガスケット、ジョイントシート等
以下に配管及び配管部品などに使用される Oリンクやガスケットなどの”シール”に関連する規格とその概要をリストアップします。
- JIS B 2401 Ｏリング
- 英文（英語名）：
O-rings
概要：
ISO一般工業用Ｏリング（シリーズG）及びISO精密機器用Ｏリング（シリーズA）並びに一般機器に用いるＯリング（P）、固定用Ｏリング（G）及び真空フランジ用Ｏリング（V）について。
この規格で定める寸法及び許容差は、適切な製造設備が利用できる限りいかなる材料にも適用できる。
最も一般的に利用する製造設備は、国際ゴム硬さ 70IRHD の NBR（二トリルゴム）の縮み率に基づいている（JIS K 6253 加硫ゴム及び熱可塑性ゴム―硬さの求め方 参照）。
この標準のNBRと異なる縮み率の材料においては、規定されている寸法許容差を維持するために特別な金型を必要とすることがある。
定義及び記号、形状、Oリングの用途別種類・材料別種類、内径・外形寸法（溝寸法）、外観、材料（材質）、試験及び検査、寸法識別コード、表示など。
Oリングには、用途別と材料別で以下の種類がある。
【Oリンクの用途別種類とその記号】
■ISO一般工業用⇒用途の記号：シリーズG
■ISO精密機器用⇒用途の記号：シリーズA
■運動用Oリング⇒用途の記号：P
■固定用Oリング⇒用途の記号：G
■真空フランジ用Oリング⇒用途の記号：V
【Oリンクの材料別種類】
■二トリルゴム（NBR）相当（1種A又は1A）：
⇒耐鉱物油用でタイプAデュロメータ硬さA70のもの
■二トリルゴム（NBR）相当（1種B又は1B）：
⇒耐鉱物油用でタイプAデュロメータ硬さA90のもの
■二トリルゴム（NBR）相当（2種又は2）：
⇒耐ガソリン用
■スチレンブタジエンゴム（SBR）又はエチレンプロピレンゴム（EPDM）相当（3種又は3）：
⇒耐動植物油用
■シリコーンゴム（VMQ）相当（4種C又は4C）：
⇒耐熱用
■フッ素ゴム（FKM）相当（4種D又は4D）：
⇒耐熱用
引用規格としては、以下の規格がある。
・JIS B 0142 油圧及び空気圧用語
・JIS B 2408 Ｏリング−外観品質基準
・JIS B 2410 Oリング−ゴム材料の選定指針
・JIS K 6250 ゴム―物理試験方法通則
・JIS K 6251 加硫ゴム及び熱可塑性ゴム−引張特性の求め方
・JIS K 6253 加硫ゴム及び熱可塑性ゴム―硬さの求め方
・JIS K 6257 加硫ゴム及び熱可塑性ゴム−熱老化特性の求め方
・JIS K 6262 加硫ゴム及び熱可塑性ゴム―常温，高温及び低温における圧縮永久ひずみの求め方
・JIS Z 8601 標準数
また、この規格の対応国際規格は、以下の規格となる。
・ISO 3601-1:2002 Fluid power systems -- O-rings -- Part 1: Inside diameters, cross-sections, tolerances and size identification code
この規格には、以下の附属書がある。
・附属書1（規定）Oリング材料の物理的性質に関する試験方法
・附属書2（参考）Oリング材料の耐油性、耐寒性及び腐食と粘付きに関する物理的性質並びに試験方法
・附属書3（参考）製品の物理的性質、疲れ及び試験方法
・附属書4（参考）JISと対応する国際規格との対比表 - JIS B 2404 管フランジ用ガスケットの寸法
- 英文（英語名）：
Dimensions of gaskets for use with pipe flanges
概要：
流体が蒸気、水、油などの配管に接合するフランジに使用するガスケットの種類及び寸法について。
この規格は、以下の規格に規定している各フランジに用いるガスケットの種類及び寸法について規定した規格である。
・JIS B 2220 鋼製管フランジ
・JIS B 2239 鋳鉄製管フランジ
・JIS B 2240 銅合金製管フランジ
・JIS B 2241 アルミニウム合金製管フランジ
ガスケットの種類及び形状、フランジとガスケットとの組合せ、寸法（非金属平形ガスケット、うず巻形ガスケット、四ふっ化エチレン樹脂ジャケット形ガスケット）など。
この規格で規定するガスケットには以下の種類がある。
■非金属平形ガスケット（ゴムシート）
■非金属平形ガスケット（布入りゴムシート）
■非金属平形ガスケット（四ふっ化エチレン樹脂シート）
■非金属平形ガスケット｛四ふっ化エチレン樹脂シート（充てん材入り）｝
■非金属平形ガスケット（膨張黒鉛シート）
■非金属平形ガスケット｛膨張黒鉛シート（金属補強形）｝
■非金属平形ガスケット（ジョイントシート）
■渦巻き形ガスケット（基本形、内輪付き、外輪付き、内外輪付き）
■四ふっ化エチレン樹脂ジャケット形ガスケット（S形、M形、F形）
なお、この規格では、ガスケットの材料は規定していない。
ガスケットの種類、材料及び厚さの選定については、使用条件、ガスケットの材料特性、ガスケット座の形状、フランジの表面仕上げ及びフランジのボルト荷重を考慮することが望ましい。
この規格の対応国際規格は、以下の規格となる。
・ISO 7483:1991 Dimensions of gaskets for use with flanges to ISO 7005
また、この規格には、以下の附属書がある。
・附属書1（参考）JIS B 2220 の附属書6に示す管フランジに用いるガスケットの寸法
・附属書2（参考）JISと対応する国際規格との対比表 - JIS K 6885 シール用四ふっ化エチレン樹脂未焼成テープ（生テープ）
- 英文（英語名）：
Unsintered polytetrafluoroethlene tapes for thread sealing
概要：
ねじ継手のシールに使用する四ふっ化エチレン樹脂末焼成テープ（生テープ）について。
ここでいう四ふっ化エチレン樹脂末焼成テープ（生テープ）とは、JIS K 6896（四ふっ化エチレン樹脂成形粉）のペースト押出成形粉で製造した未焼成テープで、添加物を含有しないものをいう。
四ふっ化エチレン樹脂とは、慣用名であり、化学名は、ポリテトラフルオロエチレン（PTFE）という。
テープの種類、品質、寸法、測定及び試験方法、巻き方・包装・表示など。
引用規格としては、以下の規格がある。
・JIS B 7503 ダイヤルゲージ
・JIS B 7507 ノギス
・JIS B 7512 鋼製巻尺
・JIS B 7516 金属製直尺
・JIS K 6896 四ふっ化エチレン樹脂成形粉
・JIS R 1301 化学分析用磁器るつぼ
・JIS Z 8401 数値の丸め方 - JIS R 3453 ジョイントシート
- 英文（英語名）：
Compressed fiber jointing
概要：
ジョイントシートについて。
ジョイントシートの用途は、水、油、空気、水蒸気などを輸送するパイプ（管）又は機器のガスケットとして使用することである。
形態は、繊維、ゴム、加硫剤及び各種充てん材を混和し、ち密で均等なシート状に加熱圧縮したものである。
ジョイントシートの種類（A種、B種）、品質、寸法、試験、表示など。
引用規格としては、以下の規格がある。
・JIS B 0601 製品の幾何特性仕様 (GPS) −表面性状：輪郭曲線方式−用語，定義及び表面性状パラメータ
・JIS B 7502 マイクロメータ
・JIS B 7503 ダイヤルゲージ
・JIS K 6251 加硫ゴム及び熱可塑性ゴム−引張特性の求め方
・JIS K 6258 加硫ゴム及び熱可塑性ゴム−耐液性の求め方
※上記のJISは、JISハンドブック『配管』における配管関連規格のうち、”シール”に分類されるJIS規格です。
■ その他のシールに関連するJIS規格
上記の配管及び配管部品などに使用される”シール”規格以外で、Oリンクなどのシールに関連するJISとしては、上述のほかに以下のJISなどがあります。
- JIS A 5750 建築用発泡体ガスケット
- JIS A 5756 建築用ガスケット
- JIS B 0116 パッキン及びガスケット用語
- JIS B 2207 全面形ガスケットを用いるアルミニウム合金製全面座管フランジの計算基準
- JIS B 2355-1 油圧・空気圧用及び一般用途用金属製管継手−Ｏリングシールによるメートルねじポート及び継手端部−第1部：Ｏリングシールポート
- JIS B 2355-2 油圧・空気圧用及び一般用途用金属製管継手−Ｏリングシールによるメートルねじポート及び継手端部−第2部：高圧用（Sシリーズ）継手端部−寸法・設計・試験方法・要求事項
- JIS B 2355-3 油圧・空気圧用及び一般用途用金属製管継手−Ｏリングシールによるメートルねじポート及び継手端部−第3部：中圧用（Lシリーズ）継手端部−寸法・設計・試験方法・要求事項
- JIS B 2356-1 油圧・空気圧用及び一般用途用管継手−エラストマシール又はエッジシールによるメートルねじポート及び継手端部−第１部：メートルねじポート
- JIS B 2356-2 油圧・空気圧用及び一般用途用金属製管継手−エラストマシール又はエッジシールによるメートルねじポート及び継手端部−第2部：エラストマシール（タイプE）による継手端部
- JIS B 2358-1 油圧・空気圧用及び一般用途用管継手−Ｏリングシールによるユニファイねじポート及び継手端部−第１部：ユニファイねじＯリングシールポート
- JIS B 2402-1 オイルシール−第１部：寸法及び許容差
- JIS B 2402-2 オイルシール−第２部：用語
- JIS B 2402-3 オイルシール−第３部：保管，取扱い及び取付け
- JIS B 2402-4 オイルシール−第４部：性能試験方法
- JIS B 2402-5 オイルシール−第５部：外観欠陥
- JIS B 2403 Vパッキン
- JIS B 2405 メカニカルシール通則
- JIS B 2406 Oリング取付溝部の形状・寸法
- JIS B 2407 Oリング用バックアップリング
- JIS B 2408 Ｏリング−外観品質基準
- JIS B 2409 油圧−密封装置−油圧用往復動シールの性能評価標準試験方法
- JIS B 2410 Oリング−ゴム材料の選定指針
- JIS B 8394-1 油圧−組合せシール用ハウジング−寸法及び許容差−第1部：ピストンシール用ハウジング
- JIS B 8394-2 油圧−組合せシール用ハウジング−寸法及び許容差−第2部：ロッドシール用ハウジング
- JIS B 8396 油圧−シリンダ−往復動用ピストン及びロッドシールのハウジング−寸法及び許容差
- JIS D 2609 自動車−非鉱油系液圧ディスクブレーキのゴムシール
- JIS D 2610 自動車部品−非鉱油系液圧ブレーキマスタシリンダのダイヤフラムガスケット
- JIS D 2612 自動車部品−非鉱油系液圧ブレーキマスタシリンダのリザーバシール
- JIS D 3105 自動車用機関のシリンダヘッドガスケット
- JIS E 4704 鉄道車両用グリースシール
- JIS F 0602 船舶貨物管系用非石綿系ガスケット選定基準
- JIS F 2411 造船及び海洋構造物―角窓及び丸窓用ガスケット
- JIS F 7102 船舶機関部管系用ガスケット及びパッキン使用基準
- JIS K 6380 ゴムパッキン材料
- JIS K 6820 液状ガスケット
- JIS W 1831 航空宇宙−流体系統用シール付ねじ込式継手部−寸法
- JIS W 2014 航空宇宙システム保護用表面仕上げ，塗装及びシーリング
